Zostava obsahuje :
- mosadzné telo
- obmedzovač teploty
- ručný odvzdušňovací ventil
- inštalačnú krabicu
- kryciu dosku
- ventil pre inštaláciu termostatické hlavice (podľa typu)

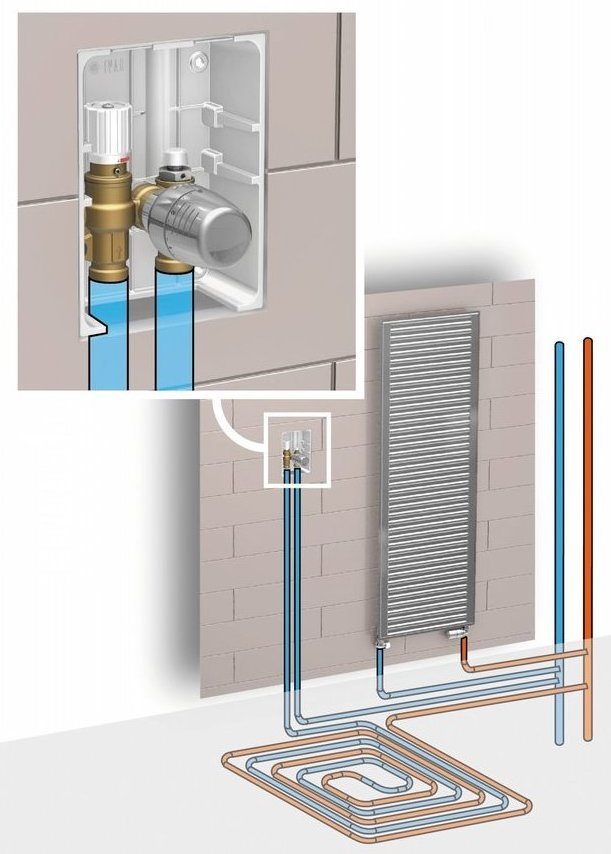

IC-BOX je kompaktné zariadenie navrhnuté k regulácii teploty vykurovacej vody v podlahovom vykurovaní.
IC-BOX obsahuje obmedzovač teploty spiatočky (RTL), ktorý stabilizuje povrchovú teplotu podlahy obmedzením prietoku vykurovacej vody.
Všetky funkčné komponenty sú umiestnené do kompaktnej vstavanej krabice, s bielym či chrómovaným predným krytom.
IC-BOX je k dispozícií, buď iba s RTL alebo s RTL a s prídavným ventilom vhodným pre inštaláciu termostatickej hlavice, ktorá umožňuje ovládanie izbovej teploty.

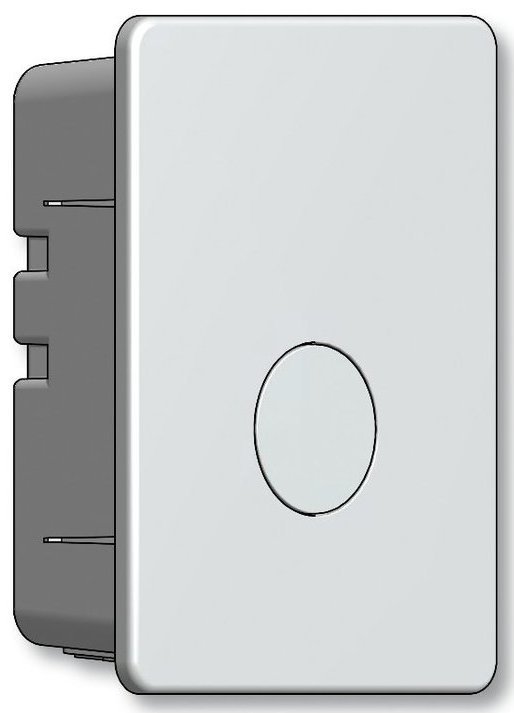

IC-BOX 3 - iba RTL obmedzovač teploty spiatočky.

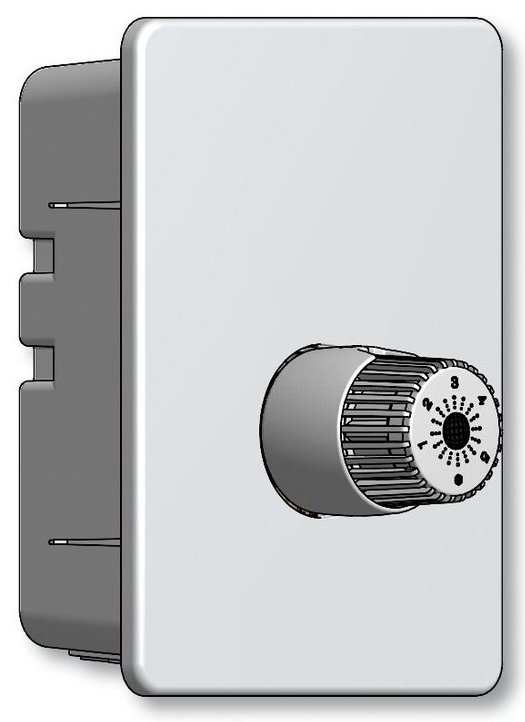

IC-BOX 2 - RTL obmedzovač spiatočky vrátane integrovaného ventilu pre ovládanie izbovej teploty – termostatická hlavica M30 x 1,5 nie je súčasťou dodávky.
Poznámka:
IVAR.IC-BOX 2 – dodávka neobsahuje termostatickú hlavicu so závitom M 30 x 1,5 mm, doporučené pre model IVAR.T 5000 alebo IVAR.T 3000 doporučujeme maximálnu dĺžku slučky cca 60 m
Maximálna doporučená dĺžka výhrevného okruhu je 60 m.

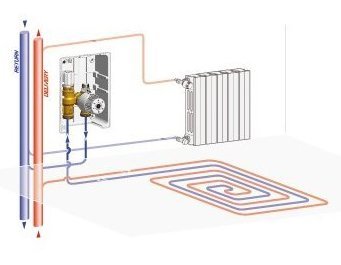

Doporučený zpôsob uloženia výhrevného okruhu je špirála.
Nutnosť dodržať smer prúdenia vyznačený na tele armatúry.
Upozornenie :
Pred každým zprevádzkovaním vykurovacieho systému , hlavne však pri kombinácii podlahového a radiatorového kúrenia je nevyhnutné vypláchnuť celý systém. Doporučujeme ošetrenie výhrevného systému prípravku prípravkom GEL.LONG LIFE 100. Predajca nenesie zodpovednosť za funkčné závady spôsobené nečistotami v systéme.
Technické informácie | |
---|---|
Maximálny prevádzkový tlak | PN 10 |
Maximálna prevádzková teplota media | 90 °C |
Nastaviteľná teplota zpiatočky | 15 až 45 °C |
Material telesa | mosadz CW617N |
Material krytu | plast ABS |
RTL termostat voskový | |
Pripojovací rozmer pre inštaláciu termostatickéj hlavice | M30 x 1,5 |
Pripojovací rozmer | 2 x EK |
Pripojovací rozteč | 50 mm |
Farebné prevedenie krycej dosky | biela / chróm |
